Rangkaian Power Supply
Rangkaian Power Supply Menggunakan LM 723 - Banyak sekali tutorial cara membuat adaptor atau power supply yg bisa kita temui saat mencarinya di mesin pencari, power supply guna catu daya peralatan elektronik yang membutuhkan tegangan searah yg stabil bisa diadjust / tegangan outputnya bisa distel naik atau diturunkan (variable power supply).

Cara membuat power supply dengan menggunakan ic LM 723 berikut skema rangkaiannya

Skema rangkaian power supply LM 723

Artikel seputar cara membuat power supply variable / adjustable yg bisa diatur level tegangan outputnya dengan menggunakan IC LM317, dan skema rangkaian diatas saya ambil dari http://skemarangkaianpcb.com.

Perhatikan skema rangkaian power supply dengan menggunakan ic LM 723 berikut komponen yg digunakan :

• IC LM 723
• Transistor 2N2222
• Transistor 2N3055
• Resistor 0,1/10W
• Potensio 20K
• Capasitor 40.000uf bisa ganti 68.000uf/50V
• Condensator 0.1uf
• Dioda Bridege
• Travo

Skema rangkaian seperti diatas sering saya jumpai pada power supply untuk catu daya power radio rig, dengan berbagai penambahan penguatan (transistor), umumnya menggunakan 4 buah penguatan bahkan ada yang lebih, tergantung berapa besar daya yang dihasilkan, semakin banyak transistor yg digunakan maka daya (kuat arus) yg hasilkan juga besar tetapi bukan hanya penambahan penguat transistor saja juga besar kuat arus travo harus diperhatikan.

Sekilas Blog diagram penguat power supply.

Saya coba buat rekayasa blog diagram penguatan untuk power supply memberikan gambaran tentang penguatan power supply, berdasarkan pengalaman yg sering terdengar ada yg mengatakan cukup dengan memparelel transistor saja sudah dapat menghasilkan daya besar, ada juga yg mengatakan travonya diganti dengan amper yg besar, dan berharap artikel ini bisa memberikan gambaran penjelasan bagaimana untuk mendapatkan catu daya yg besar dan stabil.

Untuk apa membuat power supply dengan catu daya besar ?
Setiap peralatan elektronika membutuhkan konsumsi power yang berbeda-beda, Besar tegangan dan kuat arusnya, tergantung kebutuhannya pada umumnya perangkat radio rig membutuhkan catu daya power supply 12 V - 13,8 V kuat arus minimal 10 Amper bahkan ada yg lebih.

Kalau kita lihat blog diagram penguat power supply diatas,

• Travo merupakan komponen yg berfungsi untuk menurunkan tegangan arus bolak-balik AC 220 V menjadi AC 12,15, 25, 35 Volt dan kuat arusnya
• Dioda Bridge, berfungsi untuk mengubah arus bolak balik menjadi arusc searah, jika arus yg masuk / yg akan diubah besar sebaiknya gunakan dioda dengan amper besar, agar arus dari travo bisa melewati dioda.
• Control Power Supply LM723, bagian yng berfungsi mengatur besar tegangan yg keluar, saya sebut saja control gak tau apa nama atau istilah yg cocok kira-kira kerjanya begitu.
• Penguat penguat pada skema diatas umumnya menggunakan transistor, agar arus yg keluar bisa tetap, meskipun tegangannya berubah-ubah.

Rangkiaan power supply variabel 10 ampere dengan regulator tegangan LM723 ini memiliki output DC yang linier dari +3 volt hingga +8 volt. Rangkaian power supply variabel 10A ini dibangun menggunakan regulator tegangan IC LM723 dan penguat arus berupa 2 buah transistor 2N3055 yang dipasang parallel. Rangkaian power supply variabel 10A LM723 dapat digunakan untuk memberikan sumber tegangan ke perangkat elektronika dengan stabil. Gambar rangkaian power supply dan daftar komponen untuk membuat power supply variabel 10A LM723 dapat dilihat pada gambar berikut.

Rangkaian Lampu Baca Otomatis adalah rangkaian aplikasi elektronika dimana rangkaian ini bisa menghasilkan energi cahaya seperti halnya lampu pijar sebagai penerang ruangan atau kamar. Orang bijak bilang, buku adalah gudang ilmu.  Membaca buku memang salah satu kegiatan yang mengasyikkan, selain mendapatkan ilmu pengetahuan sekaligus sebagai hiburan. Bahkan membaca oleh sebagian orang dijadikan trik  supaya cepat terlelap tidur.  Tak heran jika banyak orang membaca buku (novel, majalah, dll) sembari menanti kantuk datang.

Guna melakukan aktivitas membaca di kamar tidur biasanya menggunakan lampu baca.  Persoalan lain timbul tatkala Anda tiba-tiba tertidur pulas sehingga lupa memadamkan (mematikan) lampu baca tersebut.  Dari segi ilmu ekonomi jelas Anda rugi karena dengan tidak memadamkan lampu baca berarti Anda tidak hemat energi.  Nah untuk mengatasi masalah ini maka terciptalah Rangkaian Lampu Baca Otomatis. Gambar skemanya kami sajikan di bawah ini.

Gambar Skema Rangkaian Lampu Baca Otomatis

Berikut ini daftar komponen yang diperlukan :
R1 = 1K
R2 = 4K7
R3 = 10M
R4 = 1M
R5 = 10K
C1 = 470µF / 25V
C2- C4 = 100nF / 63V
C1 = 470µF / 25V
C2- C4 = 100nF 63V
D1- D4 = 1N4002
D5 = 5 mm LED warna merah
IC1 = CD4012
IC2 = CD4060
Q1 = BC  328
Q2 = BC 547
P1, P2 = Saklar
T1 = Transformator 9 Volt 1VA
RL1 = Relay 10.5V 470 Ohm 2A 220V
PL1 = Plug cowok
SK1 = Soket cewek

Rangkaian Lampu Baca Otomatis ini akan menyalakan sebuah lampu atau alat lain untuk waktu tertentu (misalnya 30 menit) dan kemudian mematikannya. Hal ini sangat berguna ketika Anda membaca di tempat tidur pada malam hari. Rangkaian ini akan  mematikan lampu samping di tempat tidur Anda secara otomatis setelah pembaca tertidur.  Biasanya untuk menunggu kantuk datang perlu waktu baca sekitar 30 – 60 menit. Setelah turn-on dengan menekan tombol P1, LED menyala selama sekitar 25 menit, tapi kemudian mulai berkedip selama dua menit, berhenti berkedip selama dua menit dan berkedip selama dua menit sebelum beralih lampu padam, sehingga menandakan bahwa tepat waktu baca ini segera berakhir. Jika Anda ingin memperpanjang bacaan, lampu  bisa mendapatkan lagi setengah jam cahaya dengan menekan P1.

Rangkaian Penghilang Noise

Biasanya pada waktu kita mendengarkan musik, noise yang terdengar relatif kecil atau sama sekali tidak terdengar. Namun begitu kaset/CD habis dan pada waktu kita menunggu lagu berikutnya akan muncul dan jelas terdengar suara noise yang cukup besar, apalagi bila volume kontrol dalam keadaan posisi setengah ke atas. Hal ini tentunya akan mengganggu kita dalam menikmati lagu-lagu. Dengan Rangkaian Penghilang Noise yang akan kita bahas kali ini, suara noise dapat diredam dan tidak dapat kita dengar lagi.

Jika Anda tertarik ingin membuat Rangkaian Penghilang Noise atau orang bule bilang stereo noise gate. Di bawah ini silakan Anda lihat dan pelajari gambar skemanya.

Gambar Skema Rangkaian Penghilang Noise

Daftar komponen :
R1, R2 = 5K6
R3, R4 = 100K
R5     = 4M7
R6     = 47K
R7, R12 = 1M8
R8, R20, R24 = 10K
R9     = 4K7
R11    = 1M
R13, R22 = 12K
R14      = 1K2
R15, R17, R25, R28 = 15K
R16    = 220K
R18, R19, R23, R26 = 390
R21, R29 = 3K9
RV1  = 22K
RV2  = 1M
C1, C12 = 100uF/10V
C2, C3  = 100nF
C4, C5, C8 = 2uF/63V
C6      = 1uF/63V
C7, C10 = 470uF/63V
C9, C11 = 10uF/25V
IC1  = LF351
Ic2  = 3140
IC3  = LM 13600N
Q1   = BC109
D1 – D4 = IN 4148

Rangkaian Penghilang Noise ini dapat dipasang, baik pada sistem mono maupun stereo. Dengan menggunakan IC tipe LM13600N dan dilengkapi dengan dioda linier dapat dicegah sinyal input tinggi yang masuk pada IC op-amp dan akan memberikan distorsi yang rendah. IC2 adalah tipe MOS dan menggunakan soket 8 pin.

Rangkaian Penguji Kondensator

Kondensator yang melengkapi rangkaian pesawat televisi umumnya sering bocor. Akibatnya bintik-bintik layar lebih kasar sehingga mengganggu gambar tayang. Hal ini tentu tidak diinginkan oleh pemiliknya, termasuk Anda. Bagi yang mengetahui tentang elektronik tentu menjadi masalah. Mereka akan mencari penyebabnya dan berusaha memperbaikinya. Untuk itu tidak jarang mereka menggunakan Avometer sebagai alat pencari kerusakan. Tetapi bagi yang belum memiliki Avometer, itu menjadi sebuah kendala. Maka dari itu kami tawarkan sebuah Rangkaian Penguji Kondensator sebagai alternatifnya.

Bagi Anda yang tidak mempunyai Avometer janganlah berkecil hati sebab Anda dapat merangkai alat penguji sendiri yang dinamakan Rangkaian Penguji Kondensator. Alat ini sangat sederhana, tetapi sangat sensitif (peka) terhadap kebocoran sebuah kondensator.

Gambar Skema Rangkaian Penguji Kondensator

Daftar komponen :
C1 = Elco 10uF/150V
C2 = Elco 10uF/150V
R1 = 3K3
R2 = 100K Ohm
R3 = 100K Ohm
D1 = Dioda silikon tipe K-200
D2 = Dioda silikon tipe K-200
TL = Lampu tabung 10 Watt
S  = Sakelar
Berikut ini cara menguji kondensator yang berada pada rangkaian televisi atau radio menggunakan Rangkaian Penguji Kondensator adalah sebagai berikut.

• Mula-mula rangkaian televisi atau radio dinyalakan. Kemudian melihat gambar pada layar (untuk televisi) dan mendengarkan suara radio. Jika gambar televisi kasar, maka kutub belakang dibuka. Kemudian jack (penjepit accu) yang menghubungkan lampu neon (lampu tabung) dijepitkan pada kaki negatif. Apabila lampu menyala atau berkedip-kedip maka kondensator dalam keadaan baik. Tetapi kalau tidak menyala, berarti kondensator tersebut rusak.
• Selanjutnya menyolder pada tempat semula. Cabutlah kaki kondensator berkaki positif. Hubungkan dengan kabel berasal dari sakelar. Kemudian sakelar ditekan. Terjadilah kontak antara komponen satu dengan lainnya yang sebelumnya telah dihubungkan. Bila lampu neon tidak menyala, maka kondensator dinyatakan rusak.
• Mencabut (melepaskan solderan) kedua kaki kondensator dari tempat asal (rangkaian). Kemudian kutub negatif dijepit dengan penjepit negatif dan yang positif  dijepit dengan yang berhubungan sama kabel dari chasis sakelar. Selanjutnya menekan sakelar. Apabila lampu neon menyala, berarti kondensator dalam keadaan baik.


  Rangkaian Interkom Canggih

  Rangkaian Interkom Canggih hanya akan dapat dipakai dalam rumah tinggal. Tidak akan memuaskan untuk dipakai dalam pabrik-pabrik ataupun kantor-kantor. Taraf gangguan dalam kantor-kantor dan pabrik-pabrik oleh mesin-mesin listrik yang ada adalah terlampau tinggi.
  Kalau sesudah selesai membuat dua pesawat kemudian pesawat-pesawat itu dicoba, mungkin akan mendapatkan kenyataan bahwa mereka tidak dapat saling berhubungan. Ini disebabkan karena stop kontak-stop kontaknya tidak dalam satu saluran. Penerimaan-penerimaan radio dan televisi tidak akan terganggu olehnya sebab gelombang pembawa yang dipakai adalah setinggi kira-kira 80 kHz.



  Gambar Skema Rangkaian Interkom Canggih
  Adapun cara kerja Rangkaian Interkom Canggih ini adalah sebagai berikut. Dalam kondisi normal, sakelar tiga kutub supaya ditaruh pada posisi T (terima). Maka Q1 bekerja sebagai detektor dan Q2 sebagai penguat. Basisnya Q1 tidak mendapat tegangan muka sebab tidak ada arus lewat pembagi tegangan R1, R2. Kalau datang gelombang sinyal lewat saluran dan diinduksikan dari L1 ke L2, maka oleh denyut-denyut positif dari gelombang ini Q1 menghantar dan mendeteksi. R9 dan C7 merupakan filter deteksi. C5 juga bekerja sebagai kondensator perata bagi sinyal frekuensi tinggi yang masih tersisa.
  Dengan pengeras suara yang berimpedansi 150 Ohm tidak diperlukan trafo output. Jika sakelar ditaruh pada posisi K (kirim), maka Q1 bekerja sebagai osilator dan Q2 sebagai penguat mikrofon. Pengeras suara bekerja sebagai mikrofon. Q1 dan Q2 berderet pada sumberdaya sehingga variasi arus kolektor Q2 menyebabkan variasi pada amplitudonya gelombang pembawa.



  Lilitan Interkom Canggih
  Getaran yang terjangkit dalam L2-C1 diinduksikan ke L1 dan kemudian lewat C10-C11 dan C12-C13 dipancarkan ke jaringan. Pelawan-pelawan R12-R14 mencegah terhubung singkatnya getaran tersebut oleh jembatan penyearah. Adapun R3 meredam getaran-getaran yang ada pada sirkuit L1-C10-C11 supaya tidak terjangkit harmonisa (getaran-getaran lain).
  Tegangan jepit yang diperoleh ditentukan oleh pembagi tegangan yang dibentuk oleh C12-C13-R12-R13-R14 dan pembebanan oleh dioda-dioda penyearah. Kondensator-kondensator C12-C13 dipakai guna memperoleh pembagi tegangan tanpa panas. C14 menindas dengung modulasi. R11 membuang muatan dari C12 dan C13 kalau interkom kita copot dari jaringan.
  Seluruh Rangkaian Interkom Canggih supaya diwadahi dalam wadah plastik (isolasi) sebab C12 dan C13 tidak mengisolasi peralatan itu dari jaringan. Reaktansi-reaktansi C12 dan C13 bagi frekuensi 50 Hz masih cukup kecil. Dalam posisi terima konsumsi arus adalah 10mA dengan tegangan 12 Volt. Dalam posisi kirim konsumsi arus 8mA dengan trgangan 15 Volt.



  Rangkaian Bel Pintu

  Rangkaian Bel Pintu ini akan mengeluarkan nada-nada mi-do-re-sol jikalau sakelar S dipijit. Bunyi ini dibangkitkan oleh multivibrator 01-02. Adapun multivibrator ini dikemudikan oleh register IC1. Guna keperluan pengemudian ini, maka jalan keluar-jalan keluar dari IC1 dihubungkan kepada multivibrator lewat potensiometer-potensiometer P1 sampai dengan P4 dan dioda-dioda D1 sampai dengan D4.
  Register akan melangsungkan informasi yang ada pada jalan masuk D pada saat berlangsungnya tebing negatif dari denyut bel (clock impulse). Maka secara berturut-turut multivibrator dikemudikan lewat P1 sampai dengan P4. D1 sampai dengan D4 berguna untuk mengisolasi jalan keluar-jalan keluar pada saat-saat keluaran bertaraf rendah ( 0 ). Di bawah ini bisa Anda pelajari gambar skema Rangkaian Bel Pintu.



  Gambar Skema Rangkaian Bel Pintu
  Denyut-denyut bel bagi register dijangkitkan oleh osilator yang dibangun dengan pintu-pintu NAND 3 dan NAND 4. Kondensator-kondensator C5 dan C6 menentukan waktu atau periode (jarak antara satu nada dan nada berikutnya). Jikalau saklar S dipijit, maka flip flop (pintu NAND 1 dan NAND 2) dipasang atau diset dan osilator (NAND 3 dan NAND 4) dihidupkan.
  Pada mulanya, di jalan masuk D dari IC1 terdapat sinyal “1″ sebab Q3 tersumbat. Denyut bel yang pertama-tama akan menggeserkan taraf “1″ ini ke jalan keluarnya. Maka katoda D1 beroleh potensial positif, hingga Q3 menghantar. Ini menyebabkan jalan masuk D berubah jadi “0″ sehingga untuk seterusnya hanyalah ada satu “1″ yang bergeser dalam register geser IC1.
  Pada denyut bel yang ke-4, jalan keluar 9 menjadi “1″ dan 8 jadi “0″. Oleh sinyal ini, maka flip flop (NAND 1 dan NAND 2) dilepas (direset) dan osilator (NAND3 dan NAND4) matilah.
  Kuat bunyi dapat diatur dengan R12. Besar R12 dapat ditetapkan dengan percobaan, tetapi jumlah perlawanan pengeras suara dan R12 jangan kurang dari 8 Ohm. Nada-nada mi-do-re-sol pada Rangkaian Bel Pintu ini dapat saja diganti-ganti urutannya dengan jalan mengubah-ubah potensio-potensio P1 dan P4. D5 dan D6 bekerja supaya tebing-tebing denyut jadi curam. Dengan demikian nada-nada yang dihasilkan akan lebih bening. C3 dan C4 berguna untuk mencegah kemungkinan timbulnya osilasi liar.



  Rangkaian Senter Otomatis

  Anda tentunya sudah sering dan sangat akrab dengan apa yang disebut senter ini. Menurut Kamus Besar Bahasa Indonesia, senter adalah alat untuk menerangi gelap berupa tabung dengan bola lampu kecil di ujungnya yang tertutup kaca dan memakai baterei untuk menyalakannya. Hampir semua orang memilikinya, terutama sekali para peronda malam. Kali ini kita akan mencoba merakit Rangkaian Senter Otomatis yang diterapkan pada sebuah senter rumah. Alat-alat ini berfungsi sekali untuk mengatur pencahayaan senter seperti nyala terang, redup atau sesuai dengan keinginan kita.
  Desain senter yang paling umum seperti yang dilansir Wikipedia yaitu lampu rumahtangga yang sederhana dengan pegangan menyerupai tabung dan mengandung baterei. Pegangan ini ditempel pada sebuah rakitan yang menutupi bohlam. Desain khusus diperlukan untuk penggunaan industri dan profesional. Senter untuk keperluan khusus terdiri dari lampu dengan materi yang lebih berat, tahan lama, dan menghasilkan cahaya yang lebih terang. Ada desain lain yang menggunakan lampu LED sebagai bohlam lampunya. Lampu LED memang tidak seterang lampu pijar konvensional, namun konsumsi energi dari lampu LED ini terbilang rendah sehingga dapat bertahan selama ratusan jam. Faktor-faktor yang dipertimbangkan saat mendesain senter antara lain output cahayanya, daya tahan, dan kemampuan untuk beroperasi pada lingkungan khusus. Daya tahan baterei juga merupakan faktor penting. Di bawah ini kami sajikan Rangkaian Senter Otomatis.



  Gambar Skema Rangkaian Senter Otomatis
  Daftar komponen :
  R1 = 8K2
  R2 = 33K
  R3 = 4K7
  R4 = 8K2
  R5 = 5K6
  R6 = 390 Ohm
  C1 = 47nF
  C2 = 47nF
  T1 = Tipe TUN
  T2 = Tipe TUN
  T3 = Tipe TUN
  T4 = BC141
  D1 = Tipe DUS
  L1 = Lampu 4,5 – 9 Volt
  P1 = 100K
  B  = Baterei 6 – 12 Volt

  Dalam merakit Rangkaian Senter Otomatis ini usahakan unit rangkaiannya bisa dimasukkan ke dalam kotak senter yang sesuai dengan jenis-jenis dan ukuran-ukuran yang kita gunakan. Dengan menggunakan potensiometer sebagai pengatur cahaya maka sekarang kita bisa menghemat energi dari senter tersebut.





  Rangkaian Indikator Puncak Loud Speaker

  Kini tiap pengeras suara (loudspeaker) yang layak, cukup tahan terhadap penanganan yang serampangan. Tetapi masalah ini bisa timbul di ruang duduk kita bila volumenya diputar sangat tinggi sebab akan terjadi pemotongan amplitudo frekuensi suara sehingga menimbulkan suara yang cacat. Dan pada keadaan tersebut, selain bisa dihasilkan suara yang cacat, suara harmonik tinggi bisa muncul juga. Dengan demikian hal ini tidak cuma merusak kenikmatan pendengaran, namun juga merusak tweeter. Untuk itulah Anda disarankan menggunakan Rangkaian Indikator Puncak Loud Speaker.
  Tindakan pencegahannya bisa diambil dengan menggunakan Rangkaian Indikator Puncak Loud Speaker, sebuah alat yang belum begitu banyak dimasukkan dalam sebagian besar penguat audio. Sedangkan indikator puncak yang diterangkan di sini bisa dihubungkan secara langsung pada output penguat atau malahan dipasang dalam pengeras suara atau loud speaker sebab tidak dibutuhkan catu daya terpisah.

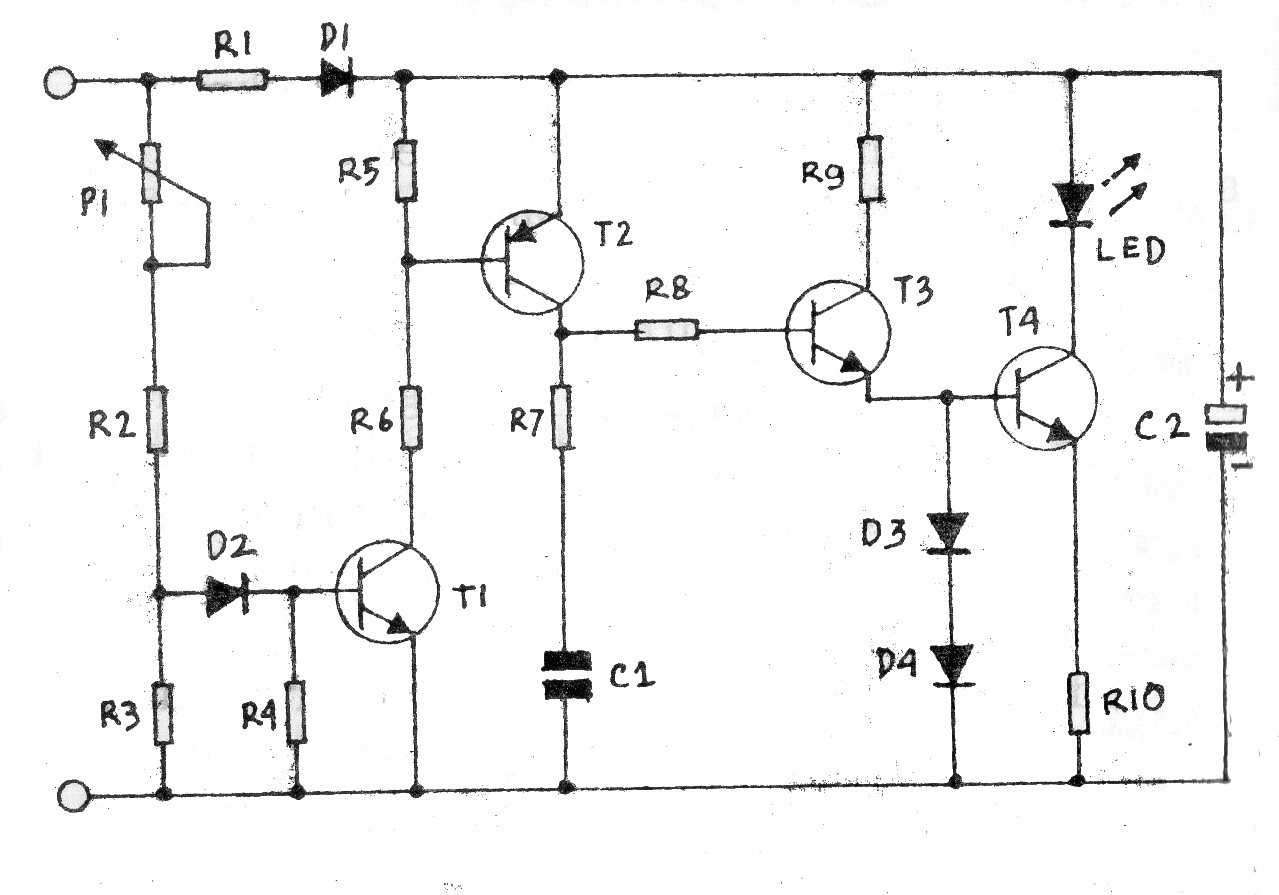

  Gambar Skema Indikator Puncak Loud Speaker
  Daftar komponen :
  R1 = 100 Ohm
  R2 = 27K
  R3 = 5,6K
  R4 = 2,7K
  R5 = 8,2K
  R6 = 39K
  R7 = 220 Ohm
  R8 = 1M
  R9 = 3,3K
  R10 = 27 Ohm
  C1 = 100nF
  C2 = 220uF/50 V
  D1 = 1N4004
  D2, D3, D4 = 1N4148
  T1, T3, T4 = BC547B
  T2 = BCX 557 B
  LED

  Taraf daya puncak dimana Rangkaian Indikator Puncak Loud Speaker diharapkan memberikan respon-respon (tegangan puncak) bisa diatur antara 15 dan 125 W dengan sebuah pengeras suara 8 W. Maka rangkaian memberikan daya puncaknya sehingga memungkinkan pendengar bisa melihat dengan sebenarnya jika sesuatu mulai bekerja tidak normal. Jika LED cuma sesekali menyala berarti segala sesuatu masih berjalan normal. Dan pada waktu LED menyala terus-menerus, maka tiba saatnya untuk mengecilkan volume sedikit.



  Rangkaian Penguat Suara

  Dalam Rangkaian Penguat Suara ini speaker kecil (dengan magnet) berfungsi sebagai mikrofon. Jika kita berbicara di depan speaker (input) suara kita akan terdengar lewat speaker output. Rangkaian penguatannya (amplifier) dalam rangkaian ini berfungsi menguatkan suara yang kemudian diteruskan ke speaker output.
  Adapun cara kerja Rangkaian Penguat Suara ini adalah sebagai berikut. Jika kita berbicara di depan speaker input, gelombang suara akibat suara kita menyebabkan membran bergetar. Getaran membran ini menggerak-gerakkan gulungan speaker yang dipasang mengelilingi inti magnet. Telah kita ketahui bahwa gerakan gulungan lewat medan magnet membangkitkan arus listrik. Arus listrik ini ditransfer (diteruskan) dari gulungan speaker ke gulungan sekunder transformator. Arus ini diinduksikan ke gulungan primer dan diumpankan pada basis transistor 2N107 PNP dan selanjutnya diperkuat.



  Gambar Skema Rangkaian Penguat Suara
  Daftar komponen :
  - 2 buah loudspeaker dengan magnet permanen 4″
  - 2 buah transformator output
  - 1 buah transistor dengan tipe 2N107 atau yang sejenis (PNP)
  - 1 buah transistor dengan tipe 2N170 atau yang sejenis (NPN)
  - Resistor 50K Ohm
  - Sumber daya dengan tegangan 6 Volt
  - Sakelar SPST
  Kemudian sinyal yang telah diperkuat ini diteruskan ke basis transistor NPN 2N170. Di sinipun sinyal tersebut diperkuat lagi dan seterusnya diumpankan pada output gulungan primer transformator. Arus sinyal ini diinduksikan pada gulungan sekunder dan menyebabkan output gulungan speaker bergerak. Kemudian getaran coil ini menggetarkan membran dan suarapun timbul.
  Baik transformator input maupun transformator output dirangkaikannya secara sama. Gulungan sekunder dihubungkan pada gulungan bicara dari spekaer, sedangkan gulungan primer ke sumber daya.
  Dalam Rangkaian Penguat Suara ini pada penguatan-penguatan yang lain. Penguatan akan tergantung atas jenis transistor yang digunakan dan efisiensi dari transformator input dan output.





  Rangkaian Alat Komunikasi Antar Ruang

  Rangkaian Alat Komunikasi Antar Ruang dapat digunakan sebagai alat komunikasi antar ruang. Di sini hanya diperlukan tambahan sakelar double pole – double throw. Tahap pertama adalah menghubungkan terminal A dengan C dan B dengan D seperti tampak dalam gambar. Gunakan kabel berisolasi. Lepaskan kabel dari gulungan primer yang menghubungkan ke basis transistor PNP. Solder kemudian sepotong kabel pada terminal tersebut dan hubungkan pada tanda “x” dari sakelar DPDT ke basis transistor PNP. Di bawah ini bisa Anda lihat gambar skema Rangkaian Alat Komunikasi Antar Ruang.
  Lepaskan kabel dari gulungan primer transformator yang berhubungan dengan kolektor transistor NPN. Solder sepotong kawat pada ujung gulungan tersebut dan hubungkan dengan termial Y. Kemudian hubungkan terminal A dari sakelar DPDT ke kolektor transistor NPN dengan kabel yang lain.
  Untuk menggunakan amplifier tersebut sebagai alat komunikasi, tempatkan speaker dan transformator tersebut pada tempat terpisah. Misalnya pada kamar lain atau lantai lain dari rumah kita. Dua utas kabel yang panjang gunakan sebagai penghubung dari tempat speaker ke tempat amplifier. Berikut ini gambar skema Rangkaian Alat Komunikasi Antar Ruang.



  Gambar Skema Alat Komunikasi Antar Ruang
  Daftar komponen :
  - 2 buah loudspeaker 4″ (magnet permanen)
  - 2 buah transformator output
  - Sebuah transistor PNP 2N107 atau yang sejenisnya
  - Sebuah transistor NPN 2N170 atau yang sejenisnya
  - Resistor 50K
  - Sumber daya 6 Volt DC
  - Sakelar SPST
  - Sakelar DPDT

  Sebuah kabel menghubung antara gulungan primer transformator dengan sebuah terminal pada sakelar DPDT. Kabel yang lain menghubungkan ujung yang lain gulungan primer transformator ke terminal positif dari sumber daya. Penempatan speaker tersebut boleh dipilih, kedua-duanya sama. Diperlukan pula sedikit lagi kawat, yaitu untuk hubungan sakelar DPDT. Sakelar ini hendaknya ditempatkan pada dasar dari amplifier. Jika sakelar DPDT terletak pada sautu posisi, maka speaker yang satu  berfungsi sebagai mikrofon dan speaker yang lain sebagai pengubah getaran listrik menjadi suara.
  Sedang yang lain sekarang sebagai mikrofon. Kita tidak dapat mendengar dan berbicara bersama-sama, harus bergantian. Oleh karena itu tandailah posisi dengar dan bicara pada sakelar DPDT. Kemudian buatkan kotak untuk unit Rangkaian Alat Komunikasi Antar Ruang dan satu lagi untuk unit speaker.





  Rangkaian Pemancar Broadcast

  Osilator yang akan kita bicarakan ini adalah dari Rangkaian Pemancar Broadcast. Pemancar ini mengirimkan atau memancarkan sinyal, misalnya pembicaraan kita yang dapat ditangkap kembali oleh penerima broadcast yang terdekat.
  Sinyal audio (AF) yaitu getaran yang berfrekuensi antara 15 sampai 20 Kc/s. Di atas 20 Kc/s dinamakan getaran radio atau RF. Osilator membangkitkan sinyal RF yang besarnya antara 550 sampai dengan 1650 Kc/s, yaitu daerah penerimaan radio. Ini dinamakan gelombang/getaran pembawa dan pada pesawat penerima radio terdengar sebagai suara desis.
  Speaker magnet permanen digunakan sebagai mikrofon. Dihubungkannya ke Rangkaian Pemancar Broadcast lewat transformator. Headphone juga dapat digunakan sebagai mikrofon. Jika menggunakan headphone maka kabel-kabelnya dapat langsung disambungkan pada rangkaian input dari osilator. Jadi tak diperlukan transformator.
  Jika Anda berbicara di depan mikrofon, maka bangkitlah sinyal audio. Sinyal ini dicampur dengan getaran pembawa dan dipancarkan lewat antena. Gelombang elektromagnetik dari pemancar sekarang terdiri atas dua komponen yaitu getaran pembawa (RF) dan getaran frekuensi rendah (AF).



  Gambar Skema Rangkaian Pemancar Broadcast
  Daftar komponen :
  - Sebuah coil atau coil ferit
  - Kondensator variable
  - Transistor jenis PNP
  - Potensiometer 500K
  - Gulungan RFC
  - Kondensator tetap dengan kapasitas 25-50uF
  - Kondensator tetap dengan kapasitas 0,005uF
  - Mikrofon atau speaker magnet tetap
  - Sakelar SPST
  - Power supply 6 Volt
  - Antena 6 kaki

  Jika Anda mengamati rangkaiannya, maka tampaklah rangkaian kombinasi dari coil dan kapasitor tuning yang merupakan rangkaian tuning. Rangkaian ini mengatur bermacam-macam frekuensi dari sinyal pemancar. Oleh karena itu dapat ditangkap pada berbagai gelombang dari sebuah pesawat penerima radio.
  Anda ketahui panjang antena yang digunakan 2 meter. Janganlah osilator tersebut dihubungkan dengan antena luar atau kawat lain karena pemancar anda ini akan menerima siaran dari pemancar lain.
  Semua jenis transistor dapat digunakan dalam Rangkaian Pemancar Broadcast ini. Jika Anda mempunyai banyak transistor cobalah semuanya. Ingat kutub-kutub baterei jika anda menggunakan transistor jenis NPN.





  Rangkaian Interkom Satu IC

  Rangkaian Interkom Satu IC – Integrated Circuit (IC) adalah sebuah komponen elektronika yang terdiri atas beberapa transistor, dioda dan resistor yang kemudian ditutup dengan suatu bahan yang namanya epoxy. Dari bentuk ini hanya muncul beberapa terminal atau kaki. Warna badannya biasanya hitam. Sebagai contoh misalnya IC dengan tipe LM380. IC ini termasuk jenis power amplifier (PA).
  Pada deretan kanan dan kiri memanjang pada badannya terdapat masing-masing 7 buah kaki. Jadi semuanya ada 14 kaki. Kaki-kaki ini terbuat dari logam yang merupakan terminal atau penghubung listrik di dalamnya. Sebenarnya masing- masing kaki mempunyai urutan nomor tersendiri. Namun tidak pernah dituliskan pada IC. Untuk mengenal urutan kakinya mudah. Apabila kita melihat IC dari atas (top view) maka urutan nomor kakinya berlawanan dengan arah putaran jarum jam.
  Kaki nomor 1 pada umumnya berada di dekat cowakan yang ada pada top view dari IC. Di atas kaki No.1 ada tanda titik (hitam atau putih). IC dengan tipe LM380 N ini dapat kita gunakan sebagai power amplifier sebuah interkom. Di bawah ini kami sajikan gambar skema Rangkaian Interkom Satu IC.

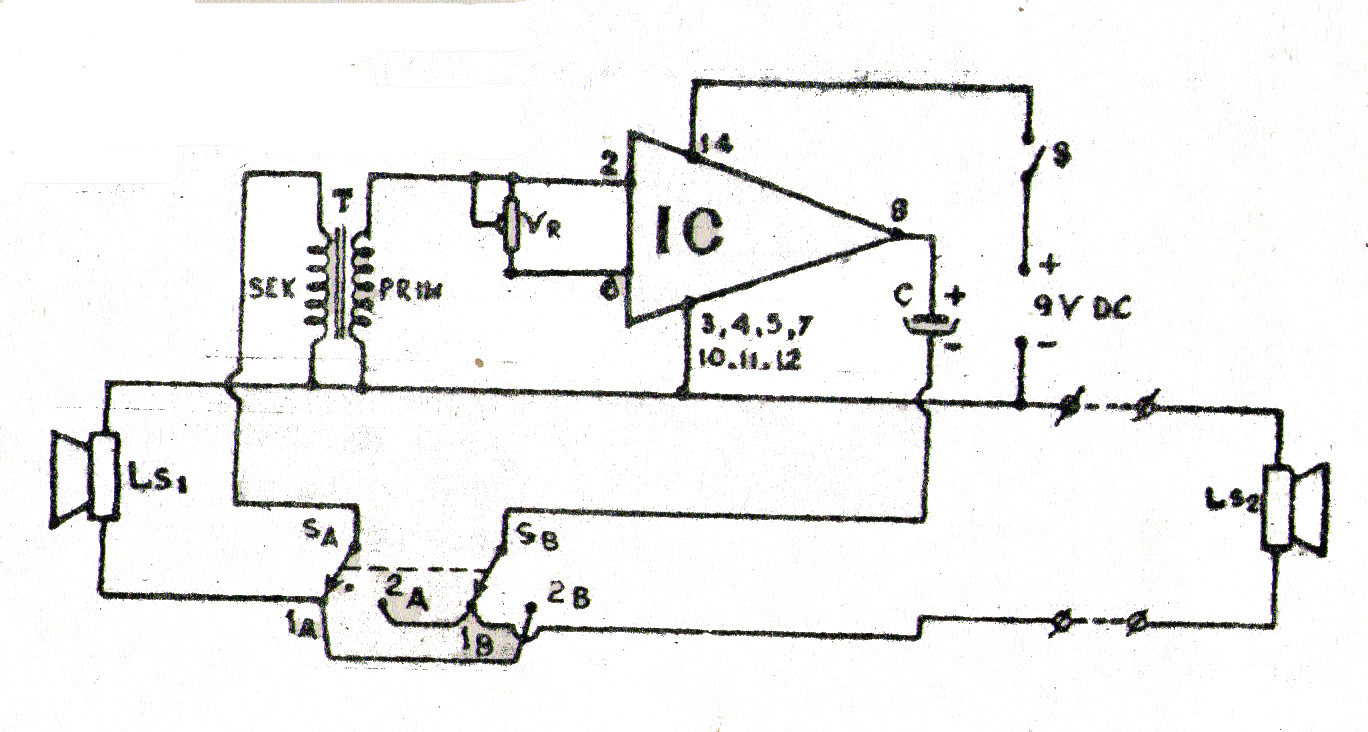

  Gambar Skema Rangkaian Interkom Satu IC
  Rangkaian Interkom Satu IC terdiri atas dua unit. Unit satu terdiri atas LS1 beserta rangkaiannya dan unit II adalah LS2. Unit I yang dilengkapi dengan rangkaian elektronik merupakan unit yang berfungsi mengatur intensitas suara dan penggantian posisi dengar-bicara. Antara unit I dengan unit II dirangkaikan dengan kabel yang berukuran 2 x 0,75 mm. Penempatan unit I dengan unit II paling jauh 25 m.





  Cara Menguji Transistor

  Transistor merupakan dioda dengan dua sambungan. Sambungan itu sedemikian rupa sehingga membentuk transistor tipe PNP maupun tipe NPN. Ujung-ujung terminalnya berturut-turut disebut emitor, basis dan kolektor. Basis selalu berada di tengah, diantara emitor dan kolektor. Transistor demikian disebut transistor bipolar karena struktur dan prinsip kerjanya sangat tergantung dari perpindahan elektron di kutub negatif yang mengisi lubang elektron di kutub positif. Guna menghasilkan rakitan yang bagus, sebaiknya sebelum disolder, uji transistor-transistor tersebut. Ingin tahu cara menguji transistor?

  Berikut ini akan kami uraikan cara menguji transistor; transistor jenis PNP dan NPN.
• Menguji Transistor Jenis PNP

Langkah-langkah yang perlu kita perhatikan adalah sebagai berikut :

1. Putarlah sakelar multimeter pada Ohm meter baik 1x, 10x atau 1K.
2. Pencolok yang merah ditempelkan pada kaki basis, sedangkan pencolok hitam pada kaki emitor. Bila jarum bergerak itu berarti transistor dalam kondisi baik.
3. Pencolok hitam dipindahkan pada kaki kolektor. Bila jarum bergerak itu tandanya transistor dalam kondisi baik.

• Menguji Transistor Jenis NPN

Langkah-langkah yang harus kita perhatikan dalam menguji transistor jenis NPN adalah sebagai berikut :

1. Putarlah sakelar multimeter pada 1x, 10x, atau 1K Ohm.
2. Selanjutnya tempelkan pencolok hitam pada kaki basis. Sedangkan pencolok merah pada kaki emitor. Bila jarum bergerak itu berarti transistor dalam kondisi baik.
3. Kemudian pencolok yang merah dipindahkan ke kaki kolektor, bila jarum bergerak itu berarti transistor baik.

Demikian uraian singkat mengenai cara menguji transistor dan semoga bermanfaat bagi Anda.

Rangkaian Alat Bantu Pendengaran

Sebenarnya rangkaian alat bantu pendengaran ini digunakan pada orang-orang yang cacat telinga. Alat ini diperuntukkan bagi mereka yang pendengarannya terganggu (agak tuli). Hal ini bisa terjadi karena faktor usia atau karena sebuah kecelakaan sehingga telinganya tidak bisa berfungsi dengan baik.

Setelah rangkaian alat bantu pendengaran ini dirakit dengan baik, untuk menggunakannya adalah dengan cara mencolok jack pada sambungan kabel dari radio atau tape recorder. Kemudian sakelar ditekan sehingga arus dari sumber tegangan mengalir ke seluruh komponen dan menghasilkan suara di earphone sesuai dengan bunyi pada sumbernya.

Gambar Skema Rangkaian Alat Bantu Pendengaran

Daftar komponen :
C1, C2, C4, C5 = 8uF
C3, C6 = 8pF
R1 = 2K7 Ohm
R2 = 56K Ohm
R3 = 18K Ohm
R4 = 3K9 Ohm
R5 = 22K Ohm
R6 = 1K8 Ohm
R7 = 39K Ohm
R8 = 33K Ohm
R9 = 1K Ohm
R10 = 5K Ohm
R11 = 1K Ohm
R12 = 10K Ohm
R13 = 1K Ohm
R14 = 2K Ohm
Tr1 = OC70
Tr2 = BC70
Tr3 = OC70
Tr4 = OC71
B   = 3 Volt
M   = Mikrofon
LS  = Earphone
S   = Sakelar
J   = Jack

Agar dapat memperoleh suara maksimal, potensiometer diputar ke arah kanan. Suara yang keluar dari earphone akan terdengar lebih tinggi. Earphone adalah sejenis loudspeaker yang berukuran kecil dan biasanya ditempelkan /dicocokkan pada telinga. Selain dapat digunakan untuk mendengarkan musik, rangkaian ini berfungsi pula sebagai alat pemanggil. Caranya dengan menggunakan mikrofon yang dicolokkan pada jack. Sementara itu, earphone masih berada di telinga.

Bila tidak berfungsi sama sekali/tidak dapat dipakai berarti ada salah satu komponen yang rusak atau terpasang terbalik. Perlu diketahui bahwa rangkaian alat bantu pendengaran ini menggunakan empat transistor dimana transistornya ada yang berlainan jenis (beda).

Rangkaian Penerima Radio Regeneratif

Langkah pertama dalam merakit rangkaian penerima radio regeneratif ini ialah mengubah gulungan antena dengan memperlengkapinya dengan gulungan tickler. Buatlah gulungan sebanyak 15 gulungan di atas gulungann yang terdahulu. Dimulai dari ujung yang dihubungkan ke tanah kira-kira 6 mm dari ujung. Kemudian ujung-ujung gulungan ini dikaitkan dengan solasiban. Sisakan kabel-kabel ujung gulungan tersebut masing-masing sepanjang 25 cm. Pasangkan kembali gulungan tersebut pada alas rangkaian.

Sinyal dari pemancar yang dipungut oleh antena pada rangkaian penerima radio regeneratif ini dibawa ke rangkaian tuning dimana sinyal ini dipilah-pilahkan. Dari sini dilangsungkan ke transistor. Sinyal yang telah diperkuat dan keluar dari kolektor diumpankan pada gulungan tickler menginduksikan diri pada gulungan yang lain menyebabkan sinyal yang masuk menjadi kuat. Sinyal yang telah menjadi kuat ini diumpankan pada transistor dan menghasilkan feedback lewat rangkaian tickler. Getaran feedback ini berulang kembali terus-menerus dan dinamakan proses regeneratif.

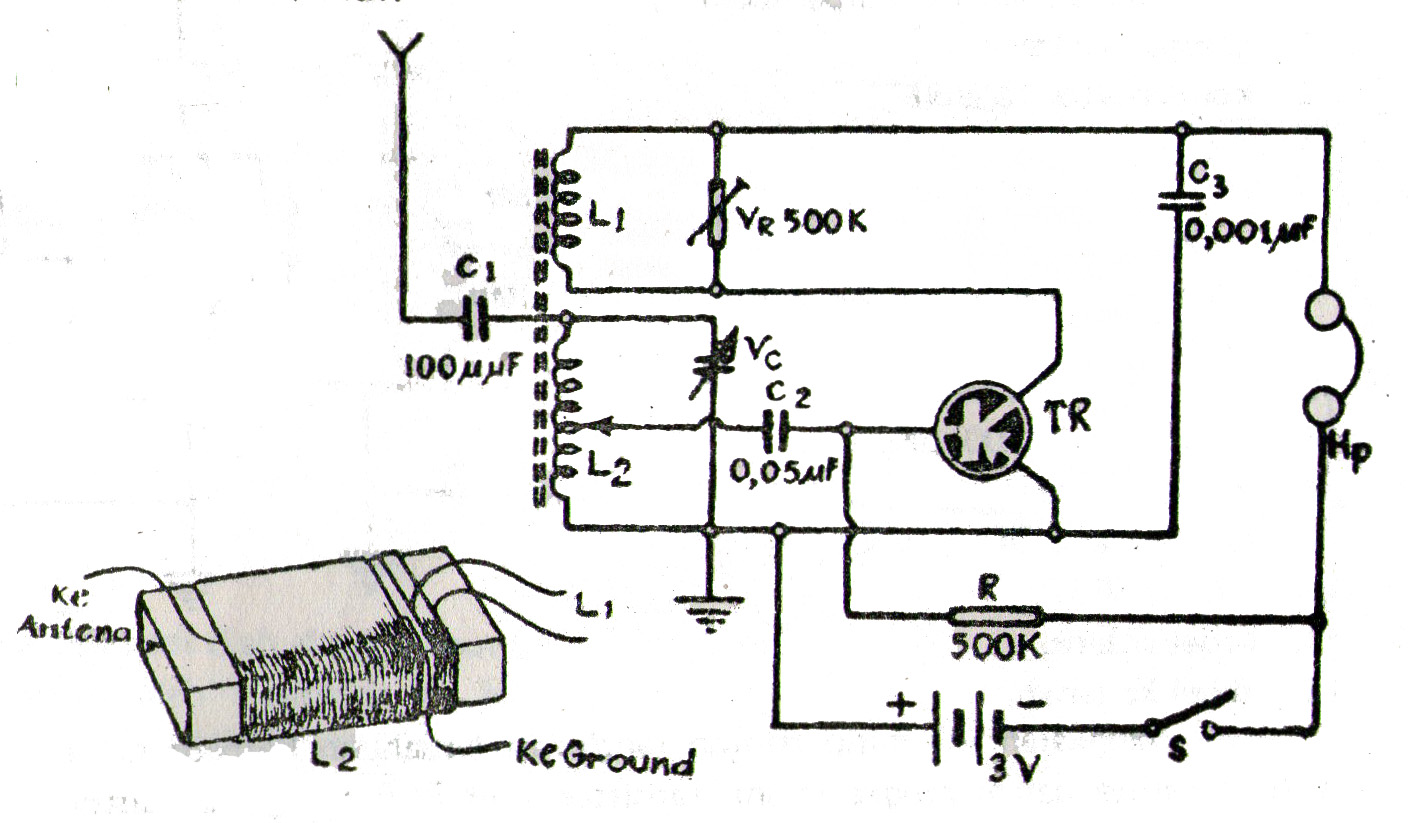

Gambar Skema Rangkaian Penerima Radio Regeneratif

Daftar komponen :
1. Gulungan antena yang dilengkapi gulungan tickler.
2. Kondensator variable.
3. Transistor PNP tipe 2N107 atau sejenisnya.
4. Potensiometer 5K – 500K.
5. Resistor 500 K.
6. Kondensator 0,05uF.
7. Kondensator 0,001uF.
8. Kondensator 100pF.
9. Headphone/Earphone.
10. Sakelar SPST.
11. Sumber daya 3 Volt DC.
12. Kawat antena.
13. Kawat hubungan ke tanah.

Jika proses regeneratif tidak dibatasi maka akan bangkit energi sinyal yang berlebihan dan akan memancar (osilasi). Proses osilasi akan terdengar sebagai siulan, dengungan, cuitan atau suara gangguan yang lain. Potensiometer berfungsi sebagai pengatur proses regeneratif. Pesawat penerima radio regeneratif harus ditune secara hati-hati.

Pesawat penerima radio regeneratif sangat sensitif terhadap sinyal-sinyal yang lemah dan menghasilkan selektivitas yang lebih tinggi dari yang lain. Selamat mencoba rangkaian penerima radio regeneratif dan semoga berhasil.

Rangkaian Penguat Bertenaga Mini USB Untuk Laptop

Rangkaian Penguat Bertenaga Mini USB Untuk Laptop – Sudah ada strategi di pasar membeli speaker bertenaga USB untuk laptop. Speaker ini biasanya didorong oleh daya dari satu port USB yang tersedia dan sinyal input audio dari headphone port, sehingga mengkonsumsi dua port notebook.

Sebuah port USB memberikan arus  maksimum 500mA pada 5Volt hingga max 0,5 × 5 = 2.5 Watt. Jadi, jika sirkuit memakan 0,5-1 Watt arus listrik, hanya 1.5 Watt yang tersisa untuk output speaker. Sekarang Anda mungkin bertanya 1.5 watt tidak akan menciptakan banyak suara. Tapi percayalah, dalam kondisi yang baik, 1.5 Watt ini jauh lebih dari yang diharapkan. Di bawah ini kami sajikan Rangkaian Penguat Mini USB untuk Laptop.

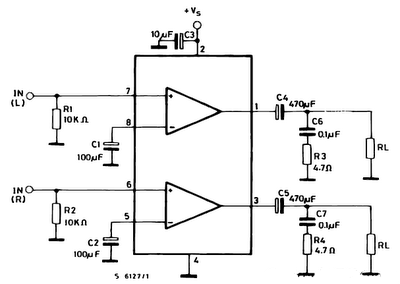

Gambar Skema Penguat Bertenaga Mini USB Untuk Laptop

Daftar komponen :
R1 = 10K Ohm
R2 = 10K Ohm
R3 = 4,7 Ohm
R4 = 4,7 Ohm
C1 = 100uF
C2 = 100uF
C3 = 10uF
C4 = 470uF
C5 = 470uF
C6 = 0,1uF
C7 = 0,1uF
IC = TDA2822M

Gambar Penguat Bertenaga Mini USB Untuk Laptop

Speaker ini memiliki tipe magnet datar di dalamnya, dan tersedia di toko grosir  elektronik. Untuk box speaker, gunakan kotak korek api tua jumbo. Dan untuk sirkuit, yang Anda butuhkan adalah rangkaian penguat audio yang mampu memberikan output 0.5Watt di setiap saluran.

Di sini kita akan menggunakan stereo amplifier dengan IC TDA2822 M sebagai Rangkaian Penguat Bertenaga Mini USB yang mempunyai 8 pin paket DIP dan biasanya ditemukan di walkman mini dan lain-lain. IC ini dapat memberikan output hingga 450 mili Watt / saluran dengan 4 ohm loudspeaker pada pasokan 5 Volt yang mendekati yang kita butuhan.

Rangkaian Pemantau Gelombang Pendek

Rangkaian Pemantau Gelombang Pendek – Penerima broadband AM ini memungkinkan Anda untuk ‘memantau’ band radio gelombang pendek. Rangkaian telah sengaja dirancang untuk memiliki selektivitas rendah dan paling sensitif dalam kisaran antara 6 sampai 20 MHz. Rentang frekuensi ini berisi sebagian besar stasiun siaran gelombang pendek. Dalam konfigurasi ini, stasiun mana memiliki sinyal terkuat akan menjadi yang paling mudah untuk mendengar.

Fakta yang menarik adalah bahwa kekuatan sinyal dari stasiun di band ini berubah cukup banyak. Hal ini karena ionosfer mencerminkan sinyal radio. Karena lapisan atmosfer berada dalam gerakan konstan, kekuatan sinyal yang diterima dari arah yang berbeda tergantung pada variasi kontinyu. Selama pengujian prototipe Radio Netherlands World Service, Radio Deutsche Welle Finlandia berganti-ganti sebagai stasiun terkuat secara berkala.

Receiver ini tidak hanya memberikan indikasi yang baik dari berbagai stasiun yang ditawarkan di band gelombang pendek, tetapi juga merupakan alat yang sangat baik untuk memantau keadaan ionosfer. Rangkaian Pemantau Gelombang Pendek ini sebenarnya terdiri dari tidak lebih dari sebuah RF dan penguat AF. Amplifikasi frekuensi tinggi dilakukan oleh tahap IF dari CA3089. IC ini sebenarnya ditujukan untuk penerima FM, tetapi bagian FM tidak digunakan di sini. Detektor tingkat internal memberikan sinyal kekuatan yang cukup untuk menggerakkan sebuah penguat audio secara langsung. Sebuah LM386 dipilih untuk tugas ini. IC ini dapat langsung menggerakkan sebuah loudspeaker 8-Ω atau headphone tanpa kesulitan apapun.

Tegangan catu daya 9 V. Karena konsumsi daya sederhana, baterei 9-V sangat cocok. Selain itu, Rangkaian Pemantau Gelombang Pendek akan bekerja pada tegangan sekitar 5,5 V, sehingga masa pakai baterei akan ekstra panjang. Antena akan memerlukan sedikit eksperimen. Diperoleh hasil yang wajar dengan sepotong kawat 50 cm. Sebuah kawat denga panjang di kisaran 5 sampai 15 meter harus memberikan hasil yang lebih baik pada frekuensi.

Rangkaian Stabilizer Sederhana

Rangkaian Stabilizer Sederhana – Stabilizer (stabiliser) adalah alat yang digunakan untuk menstabilkan tegangan arus listrik yang tidak stabil (tidak konstan) atau selalu berubah-ubah.Kinerja peralatan bisa tidak maksimal akibat tegangan arus listrik yang tidak stabil. Kalau voltage terlampau turun akan merusak peralatan dan voltage yang terlampau tinggi juga akan merusak peralatan. Misalnya akan terasa kurang dingin pada AC, akan terjadi hank pada komputer, akan mengganggu keakuratan pada sebuah alat tes.

Bagi Anda yang mempunyai komputer PC tentunya sudah sering mendengar kata stabilizer. Alat ini tidak bisa dipidahkan sebab untuk menjaga tegangan yang mengalir ke komputer mantap terus. Pada kesempatan kali ini kita akan membuat Rangkaian Stabilizer Sederhana. Walaupun sederhana, bukan berarti tidak bisa diandalkan. Alat ini bisa digunakan untuk menggantikan IC (regulator) seri 78XX.

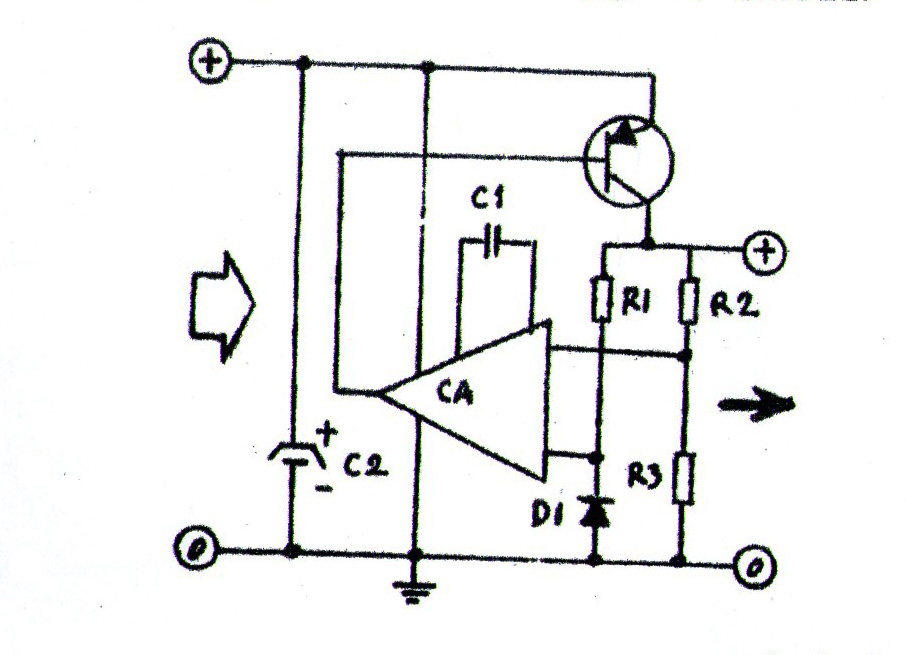

Gambar Skema Rangkaian Stabilizer Sederhana

Daftar komponen :
R1 = 0,2 R2 K Ohm
R2 = Uo – Ur K Ohm
C1 = 150pF
C2 = 10uF/40 Volt
T1 = BC161
IC1 = CA 3130
Uo = tegangan keluaran
Ur = U D1
Seandainya memerlukan tegangan keluaran stabil 8 Volt maka diperoleh harga sebagai berikut :
Ur = 6,8
R1 = 220 Ohm
R2 = 1,2 K Ohm
R3 = 6,8 K Ohm

Di Indonesia, stabilizer sangatlah penting karena teganga arus listrik di sini tidak stabil. Mengingat masih kurang baiknya instalasi dan distribusi PLN di Indonesia yang pengaruhnya besar sekali terhadap tegangan, ngedip, naik turun, bahkan mati sama sekali. Hal ini membawa efek tidak baik terhadap peralatan elektronik, maka dengan penggunaan Rangkaian Stabilizer Sederhana ini dapat menjaga peralatan elektronik anda seperti komputer, televisi, kulkas dan Lin-lain baik di rumah-rumah, warnet maupun perkantoran agar selalu mendapatkan tegangan listrik yang stabil. Jika tegangan PLN sangatlah tidak stabil dan stabilizer tidak mampu menahan kestabilan tegangannya maka yang rusak adalah stabilizernya bukan alat elektronik anda.

Rangkaian Walkie Talkie

Rangkaian Walkie Talkie – Menurut Wikipedia, Walkie talkie adalah sebuah alat komunikasi genggam yang dapat menghubungkan dua orang atau lebih dengan menggunakan gelombang radio. Kebanyakan walkie talkie digunakan untuk melakukan kedua fungsinya yaitu berbicara ataupun mendengar. Walkie Talkie dikenal dengan sebutan Two Way Radio ataupun radio dua arah yang dapat melakukan pembicaraan dua arah, yakni berbicara dan mendengar lawan bicara secara bergantian. Walkie talkie dapat digunakan dalam jarak 0,5 Km sampai dengan 2,5 Km tanpa menggunakan biaya pulsa seperti menelpon memakai telepon atau handphone. Walkie talkie merupakan sebuah transceiver dikarenakan ia memiliki two way radio tersebut. Alat ini memiliki radio transmitter dan sinyal penerima komunikasi radio.

Rangkaian Walkie Talkie yang kami sajikan di sini merupakan rangkaian yang cukup sederhana. Untuk pembuatan walkie talkie harus dibuat sebanyak dua buah sebagai sarana komunikasi antar teman. Jarak yang dapat ditempuh oleh Walkie Talkie ini sekitar 500 meter untuk lokasi yang banyak gedungnya. Namun kalau di tempat yang lapang semacam sawah atau daerah pegunungan yang masih belum banyak terhalang pepohonan maka jarak yang ditempuh akan lebih jauh lagi.

Gambar Skema Rangkaian Walkie Talkie

Daftar komponen :
R1, R4, R5, R6 = 5K Ohm
R2, R8, R9 = 100 Ohm
R6 = 270K Ohm
C1, C2 = 20pF
C3, C6 = 0,04uF
C4 = 0,002MF
C5 = 0,02uF
C8 = 0,005uF
C9 = 25uF/10V
Tr = Trafo OT 240
LS = loudspeaker 8 Ohm
L1 = koker bekas radio SW, lilitan panjang 50 cm, diameter 0,5 mm
RFC = bekas ballpoint kuningan panjang 2 cm, diameter 0,2 mm jumlah lilitan 18 gulungan
B = Beterei 9 Volt DC

Dalam uji coba Rangkaian Walkie Talkie ini pertama yang harus dilakukan adalah dengan menakan sakelarnya sambil berbicara di depan speaker. Kemudian dekatkan Walkie Talkie ini ke radio yang memiliki 2 atau 4 band. Carilah gelombang pada SW3 atau bisa juga SW1 pada gelombang 40 meter sambil memutar bagian feritnya (L1).

Rangkaian Parametrik Equalizer

Rangkaian berikut ini adalah Rangkaian Parametrik Equalizer atau yang disingkat dengan nama Para Q. Alat ini aslinya buatan luar negeri, di sini kami sajikan untuk Anda coba sendiri. Perhatikanlah skemanya dengan teliti baru mencoba merakitnya.

Adapun cara kerja Rangkaian Parametrik Equalizer ini sebagai berikut. Rangkaian ini akan bekerja normal bila pemasangannya benar. Alat ini mempunyai respon frekuensi pada dua, tiga puncaknya antara range frekuensi 50 Hz sampai dengan frekuensinya mencapai angka 15 Hz, itu bila sistematiknya parametrik model grafik yang banyak dijual di pasaran sekarang ini. Rangkaian yang ditampilkan di sini memiliki model yang lain yaitu mampu beroperasi pada frekuensi antara 50 Hz sampai 11 Hz dengan faktor Q1 sampai 25, sebab ukuran respon terbaiknya di atas nilai 1 Hz. Dengan cara ini maka dihasilkan suara tiruan seperti aslinya. Untuk ini perlu diberikannya data sebagai berikut sebelum mulai merakitnya.

Sebelum alat ini disambungkan ke sumber catu dayanya (bila sudah selesai dirakit), control potensiometernya diletakkan dulu pada posisi menengah dan saklar by pass-nya dalam keadaan tertutup. Bila posisinya sudah begitu maka sinyal input akan sama dengan sinyal outputnya. Untuk selanjutnya lihat gambar skema di bawah ini.

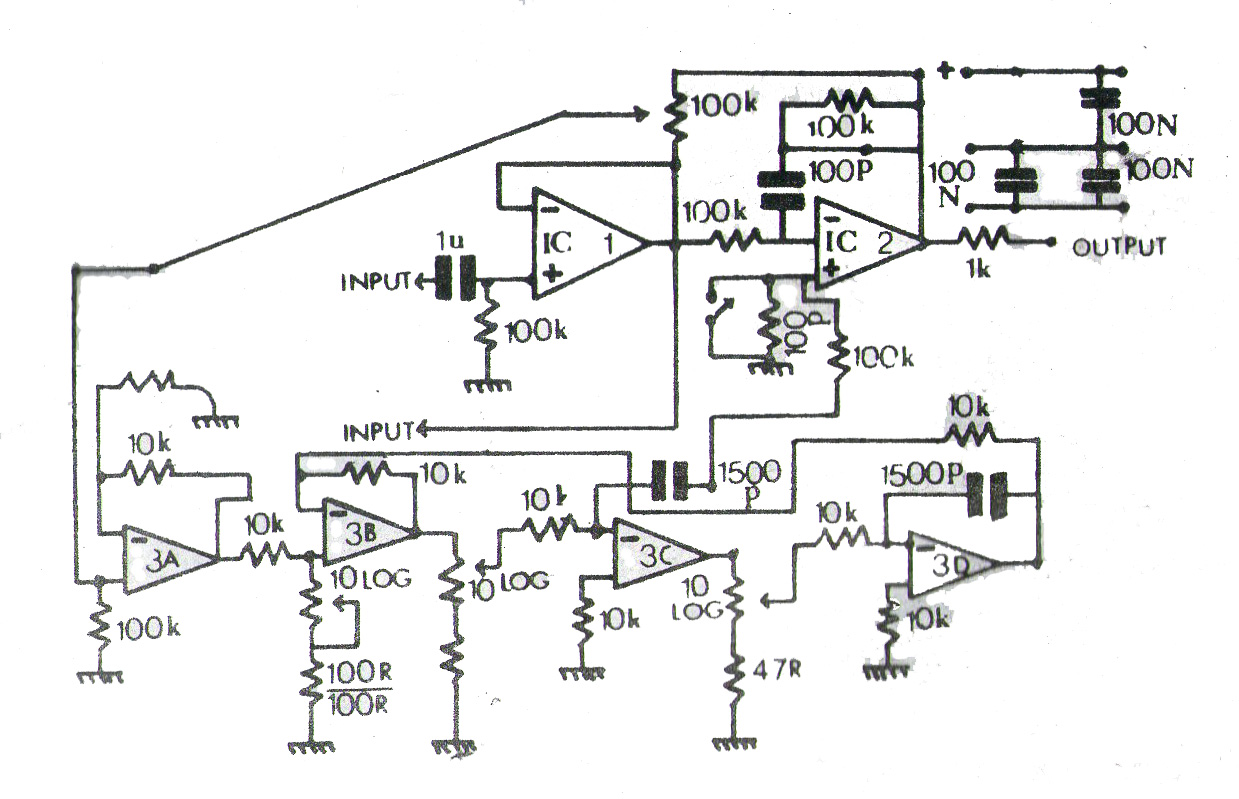

Gambar Skema Rangkaian Parametrik Equalizer

Pasanglah komponen IC dengan memakai soket, sebab dengan soket kerusakan akibat terlalu lama menyolder (panas) bisa dihindarkan dan komponen IC-nya tetap utuh, tidak mudah rusak. Pasanglah terlebih dulu semua komponen bukan IC. Setelah itu baru dipasangkan komponen IC-nya yang merupakan pekerjaan terakhir dalam merakit Rangkaian Parametrik Equalizer ini. Kerjakanlah dengan teliti dan sabar, pasti berhasil dengan baik.

Rangkaian Indikator Kondisi Baterei

Sebagian besar peralatan elektronik portabel menggunakan baterei sebagai catu dayanya. Mengetahui kondisi baterei adalah hal yang wajib dilakukan agar ketika sedang dan mau digunakan, peralatan tersebut tidak dalam kondisi lemah atau bahkan mati. Agar supaya kita bisa mengetahui kondisi sebuah baterei diperlukan sebuah alat indikator. Rangkaian Indikator Baterei adalah salah satu alternatifnya.

Dengan bantuan Rangkaian Indikator Baterei ini usia baterei Anda pun akan bertahan lama. Baterei yang dipaksakan bekerja dalam kondisi lemah akan membuat bateri cepat rusak. Walaupun sudah kelihatan terisi penuh tapi setelah digunakan akan cepat habis (kosong). Dengan adanya indikator yang memberi tahu mengenai kondisi baterei, kita seolah-olah diperingatkan untuk segera mengisinya (charge). Ini sebagai tindak pengamanan. Di bawah ini kami sajikan gambar skemanya.

Gambar Skema Rangkaian Indikator Kondisi Baterei

Desain Rangkaian Indikator Kondisi Baterei ini menggabungkan power-on dan indikasi baterei lemah, dapat beroperasi dengan tegangan baterei hingga 15V, memiliki aliran arus yang sangat rendah (2mA atau kurang) dengan biaya yang cukup murah memakai komponen-komponen baru. Ketika tegangan baterai di atas kekuatan minimum yang telah ditentukan maka akan diindikasikan oleh LED yang menyala terus. Untuk membatasi arus ke area aman Anda bisa menggunakan resistor tetap dan trimpot seri untuk fleksibilitas. Tegangan baterai rendah ditunjukkan oleh LED berdenyut di sekitar 1Hz. Tegangan baterai dipantau oleh transistor Q1 dan trimpot VR1.

Rangkaian Metronom

Rangkaian metronom menggunakan komponen-komponen yang sederhana saja. Rangkaian utama terdiri dari osilator sumbatan (blocking oscillator) yang umpan baliknya diselenggarakan dari kolektor ke emitor. Trafo umpan baliknya (L1-L2) dapat dipakai dari trafo output yang berasal dari penerima radio murahan.

Jangkah (batas jangkauan) frekuensi ditetapkan oleh R2 dan R3. Pelawan-pelawan ini akan dapat juga dilaksanakan sebagai potensiometer. Ini akan terutama berguna bagi musisi lagu-lagu klasik. Batas frekuensi terendah dan batas frekuensi tertinggi dapat ditetapkan dengan menandingkannya (menera) dengan metronom mekanik. Juga titik-titik lain dalam skalanya dapat ditera dalam skala Bach dari metronom mekanik itu. Dengan nilai-nilai R1, R2, R3 dan C1 seperti di gambar, frekuensi adalah antara kira-kira 40-210 detak per menit. Ini akan berguna bagi musisi lagu-lagu modern. Berikut ini gambar skema Rangkaian Metronom.

Gambar Skema Rangkaian Metronom

Range yang lebar ini baik kalau direntangkan dalam dua skala. Bagian terakhir skala jangan dipakai sebab tidak akurat karena berjalan tidak linier. C1 harus yang arus bocorannya sangat kecil saja. Baiknya kalau memakai kondensator tantalum. Osilator sangat peka terhadap perubahan-perubahan dalam sumber daya, karena itu perlu di-dekopel (digandeng) dengan C2. Pengeras suara adalah bekas pengeras suara (loudspeaker) penerima radio murahan.

Rangkaian metronom ini harus mengeluarkan bunyi-bunyi detak yang kering, tanpa nada-nada bawah (bass). Trafo yang dipakai menentukan warna bunyi itu. Warna bunyi ditetapkan juga oleh C3, pengeras suara dan akustik ruangan. Sembarang jenis transistor dapat dipakai (germanium ataupun silikon). Jikalau menggunakan transistor silikon, maka beberapa komponen mungkin perlu diubah nilainya. Penarikan arus sangat kecil saja: kurang dari 1 ma.

Rangkaian Walky Talky

Rangkaian Walky Talky – Sebelum handphone jadi alat komunikasi zaman sekarang, Walky Talky sempat menjadi andalan berkomunikasi. Untuk pembuatan Walky Talky harus dibuat sebanyak dua buah sebagai sarana komunikasi antar teman/warga. Jarak yang dapat ditempuh untuk Walky Talky sekitar 500 meter untuk lokasi yang banyak gedung/rumahnya. Namun kalau di tempat yang lapang semacam  sawah atau daerah pegunungan yang masih belum banyak terhalang pepohonan maka jarak yang ditempuh akan lenih jauh lagi.

Di bawah ini saya sajikan gambar Rangkaian Walky Talky. Silakahn lihat dan pelajari secara seksama.

Gambar Skema Rangkaian Walky Talky

Daftar komponen yang diperlukan :
R1, R4, R5, dan R7  =  5K Ohm
R2, R8 dan R9       =  100 Ohm
R3                  =  390 Ohm
R6                  =  270K Ohm
C1, C2           =  20 pF
C3, C6           =  0,04 uF
C4                  =  0,002 uF
C5                  =  0,02 uF
C7                  =  47 uF/10 Volt
C8                  =  0,005 uF
C9                  =  25 uF/10 Volt
T1                  =  2 SA 221
T2                  =  2 SB 54
T3                  =  2 SB 56

Lain-lain :
- Tr  =  Trafo OT 240
- LS  =  loudspeaker 8 Ohm
- L1  =  merupakan kumparan-kumparan yang harus dibuat sendiri, yakni dari bekas koker radio SW yang telah tidak dipakai. Selanjutnya gulungan kawat yang asli dibuang. Kemudian koker yang telah dibuang lilitannya diganti dengan lilitan yang baru. Sedangkan lilitan yang baru ini menggunakan kawat yang panjang 50 cm dengan ukuran kawat 0,5 mm.
- RFC = RFC-nya juga dibuat sendiri dengan menggunakan bekas ballpoint kuningan yang panjangnya dikurangi 2 cm, kemudian dililiti kawat ukuran 0,2 mm dengan jumlah lilitan 18 gulungan.
- B = baterai 9 Volt DC.
Dalam uji coba Rangkaian Walky Talky ini pertama yang harus dilakukan adalah dengan menekan saklarnya sambilberbicara di depan speaker. Kemudian dekatkan Walky Talky ini ke radio yang memiliki 2 atau 4 band. Carilah gelombang pada SW3 atau bisa juga SW1 pada gelombang 40 meter sambil memutar bagian feritnya (L1)

Rangkaian Radio Cassette Player Bass Booster

Rangkaian Radio Cassette Player Bass Booster – Sekarang orang rata-rata cenderung menyukai peralatan yang serba terpadu. Misalnya perangkat itu memadukan radio dan DVD/VCD player, atau perpaduan TV dan radio. Jadi sebuah perangkat kompak yang bisa berfungsi ganda, bahkan lebih. Memang sih dari pada membeli satu per satu perangkat yang jatuhnya lebih mahal, mendingan perangkat kompak.

Oya, pada postingan kali ini kami ingin mengenang kembali zaman dulu. Dulu kayaknya top banget tuh yang nama Radio Cassette Player. Peralatan kompak berupa perpaduan antara radio dan pemutar kaset. Radio Cassette Player ini biar sudah berbau jadul, tapi sudah dimodifikasi dengan sentuhan Bass Booster. Silakan lihat-lihat dulu gambar skema Rangkaian Radio Cassette Player Bass Booster ini! Yaaa siapa tahu tertarik untuk merakit sendiri.

Gambar Skema Rangkaian Radio Cassette Player Bass Booster

Sebuah bass booster adalah perangkat elektronik / sirkuit yang menekankan frekuensi audio yang lebih rendah dengan pelemahan frekuensi audio yang lebih tinggi. Skema di atas menunjukkan desain sebuah Rangkaian Radio Cassette Player Bass Booster menggunakan IC BA3870. BA3870 merupakan IC yang mendorong bass audio yang mengatur dorongan dasar ke tingkat yang sesuai untuk volume, mencapai suara kaya tanpa distorsi. Tingkat maksimum bass boost dapat diatur secara eksternal dan sirkuit dorongan treble (konstan pada 4dB) termasuk untuk menjaga keseimbangan secara keseluruhan.

Rangkaian Ultrasonik Pengusir Serangga

Rangkaian Ultrasonik Pengusir Serangga – serangga adalah binatang kecil yang kakinya beruas-ruas, bernapas dengan pembuluh napas, tubuh, dan kepalanya berkulit keras seperti belalang, semut, lebah dan sebagainya. Serangga ada yang menguntungkan manusia dan ada pula yang merugikan. Serangga yang merugikan ini berupa serangga pengganggu dan penyebar penyakit. Serangga pengganggu dan penyebar penyakit tentunya sangat meresahkan dan menjengkelkan kita. Oleh karena itu Anda pasti ingin mengusirnya bila melihat serangga pengganggu atau penyebar penyakit sudah berkeliaran di lingkungan Anda, baik di rumah atau pun kantor.

Ada pepatah bijak bilang, setiap masalah pasti ada jalan keluarnya. Yang menjadi masalah adalah bagaimana kita menyikapi masalah tersebut. Biasanya kalau masalah dihadapi dengan kepala dingin akan didapat solusi yang baik. Nah, bila Anda ingin mengusir serangga-serangga pengganggu tersebut, coba deh menggunakan Rangkaian Ultrasonik Pengusir Serangga. Silakan Anda pelajari melalui gambar skema di bawah ini.

Gambar Skema Rangkaian Ultrasonik Pengusir Serangga

Ada banyak perangkat ultrasonik pengusir hama yang tersedia di pasaran tetapi kekurangan utama adalah bahwa output daya mereka rendah dan kurang efektif. Rangkaian Ultrasonik Pengusir Serangga ini  menghasilkan sinyal yang kuat untuk mengusir hama. Selain osilator frekuensi ultrasonik yang dibangun dengan CD4047, juga ada power amplifier dengan 2N3055 atau TIP31C) dan transformator yang digunakan untuk meningkatkan sinyal ultrasonik. Output dari penguat daya digabungkan ke tweeter melalui output transformator X1. Gulungan primer terdiri dari 150 liltan dari kawat 20 SWG sementara gulungan sekunder adalah 40 lilitan dari kawat 24 SWG. Aturlah potensiometer VR1 untuk efektivitas maksimum.

Rangkaian Penguji Kelembaban Tanah

Rangkaian Penguji Kelembaban  Tanah – Tumbuh suburnya suatu tanaman ditentukan oleh berbagai faktor, salah satu diantaranya adalah kelembaban tanah. Bila tanah kering, tanaman akan mati. Apalagi tanaman tersebut disimpan dalam pot.

Bagi kita yang tidak suka kotor karena memegang tanah serta ingin mengetahui kelemababan tanah supaya tanaman tidak mati kekeringan di sini perlu kiranya kita menciptakan sebuah rangkaian atau alat penguji. Alat penguji kelembaban tanah sederhana ini dengan cepat memeriksa keadaan tanaman dan berapa banyak air yang mereka butuhkan.

Di bawah ini kami sajikan Rangkaian Penguji Kelembaban Tanah. Silakan lihat dan pelajari gambar skemanya.

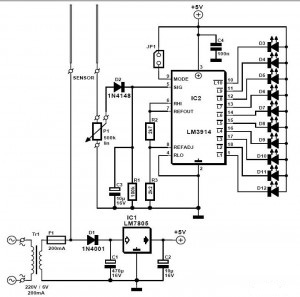

Gambar Skema Rangkaian Penguji Kelembaban Tanah

Daftar komponen :
Resistor:
R1 = 100kΩ
R2 = 2kΩ7
R3 = 2kΩ2
P1 = 500kΩ preset H
Capacitor:
C1 = 470μF 16V radial
C2,C3 = 10μF 16V radial
C4 = 100nF
Semiconductor:
D1 = 1N4001
D2 = 1N4148
D3,D4,D5 = LED hijau
D6-D9 = LED kuning
D10,D11,D12 = LED merah
IC1 = LM7805
IC2 = LM3914-N
Lain-lain:
Tr1 = mains transformer, secondary 6 V 200mA
F1 =fuse 200 mA
JP1 = short-circuiting jumper
K1 = 2-way PCB terminal block, lead pitch 7.5mm

Tanaman tampaknya memiliki kesamaan dengan hewan peliharaan. Mereka biasanya dipelihara dengan upaya terbaik, tapi tidak semua orang tampaknya dapat merawat mereka dengan benar. Tentu saja kita tidak mengharapkan semua orang untuk memiliki jari hitam gara-gara sering memegang tanah lahan, tetapi ketika tanaman tidak disiram cukup, mereka akan mati. Dalam hal apapun, pengabaian terlalu banyak biasanya memiliki konsekuensi fatal.

Jadi apa yang bisa kita lakukan? Ini benar-benar sederhana. Yang dibutuhkan adalah pemeriksaan rutin untuk merasakan jika tanah dalam pot telah menjadi terlalu kering.  Sebuah perangkat elektronik kecil dapat digunakan untuk mengatasi kita dari masalah ini.

Rangkaian ini mungkin sangat sederhana, tapi Rangkaian Penguji Kelembaban Tanah ini sangat berguna. Dua elektroda terjebak dalam tanah dan tingkat kelembaban ditampilkan pada layar LED. LED telah diatur ke dalam tiga warna: LED hijau menunjukkan bahwa tanah lembab, LED kuning yang itu sedikit kering dan LED merah memperingatkan bahwa tindakan segera diperlukan!

Rangkaian Detektor Medan Elektromagnet



Rangkaian Detektor Medan Elektromagnetik. Gelombang elektromagnetik sebenarnya selalu ada di sekitar kita, salah satu contohnya adalah sinar matahari, gelombang ini tidak memerlukan medium perantara dalam perambatannya. Contoh lain adalah gelombang radio. Energi elektromagnetik dipancarkan atau dilepaskan  oleh semua masa di alam semesta pada level yang berbeda-beda. Semakin tinggi level energi dalam suatu sumber energi, semakin rendah panjang gelombang dari energi yang dihasilkan dan semakin tinggi frekuensinya.

Sobat BE, tanpa kita sadari keberadaan gelombang elektromagnetik sangat besar peranannya bagi kehidupa kita. Namun ada juga efek negatif dari gelombang elektromagnetik ini sehingga kita pun harus mewaspadainya. Medan elektromagnetik bisa juga mempengaruhi kondisi kesehatan manusia bahkan ada sebagian barang-barang elektronika yang rentan terhadap medan elektromagnetik sehingga lama-kelamaan bisa rusak. Nah untuk mengetahui keberadaan medan elektromagnetik, kami mengetengahkan Rangkaian Detektor Medan Elektromagnetik untuk Anda.

Gambar Skema Rangkaian Detektor Medan Elektromagnetik

Rangkaian Detektor Medan Elektromagnetik ini mudah dibuat dan lebih sensitif dari perangkat komersial yang tersedia di pasaran. Rangkaian ini didasarkan pada  penguat operasional LF351 dan choke 1mF bertindak sebagai sensor. Tidak seperti kebanyakan detektor EMF sederhana lainnya, yang satu ini memiliki output meter untuk pembacaan yang akurat, tapi sebagai alternatif, Anda juga dapat secara kasar memperkirakan frekuensi lapangan dengan mencolokkan headphone. Hal ini dapat mendeteksi bidang apapun dari 50Hz sampai 100kHz sehingga sangat fleksibel.

Rangkaian Sound Alarm Blaster

Rangkaian Sound Alarm Blaster - alarm ini banyak sekali fungsinya. Bisa digunakan untuk memberikan peringatan akan sesuatu bahaya. Bisa juga digunakan sebagai tanda awal dan akhir sebuah kegiatan. Atau sekedar sebagai tanda simbolis. Jadi alarm bisa diaplikasikan untuk berbagai fungsi sesuai dengan kebutuhan kita. Apalagi sekarang dunia elektronika semakin berkembang, tentu inovasi akan selalu terjadi setiap saat.

Dalam dunia sound sistem kita mengenal istilah sound blaster. Kali ini kita akan mencoba membuat alarm yang menggunakan sentuhan sound blaster he he he Tertarik? Lanjutin dong bacanya! Yang jelas, pastinya alarm ini beda banget dengan yang pernah Anda dengar dan lihat. Untuk sedikit gambaran tentang Rangkaian Sound Alarm Blaster ini bisa Anda pelajari gambar skemanya di bawah ini. Yuuuuu mari!!!!

Gambar Skema Rangkaian Sound Alarm Blaster

Berikut ini adalah daftar komponen yang diperlukan :
R1  = 100K
R2  = 100K
R3  = 1oK
R4  = 10K
R5  = 470 Ohm
R6  = 10K
C1  = 10uF
C2  = 0,1nF
C3  = 10uF
C4  = 200uF / 15V
RV1 = 100K
IC1 = 741
IC2 = LM386
CDS
LS  = 8 Ohm
BAT = 9 Volt

Rangkaian ini dimulai sebagai sebuah osilator sinewave. Rangkaian asli memanfaatkan thermistor sebagai elemen pengendali umpan balik. Kami mengganti fotosel untuk thermistor. Dengan cahaya ambient sekitar sirkuit bahkan tidak berosilasi karena perlawanan fotosel sangat rendah itu efektif untuk umpan balik. Kami menggabungkan output ke amplifier (LM386) dan pada pengaturan volume rendah. Sesuaikan RV1 untuk osilasi. Mungkin ada begitu banyak aplikasi untuk Rangkaian Sound Alarm Blaster ini.

Rangkaian Talk Over

Rangkaian Talk Over – Dalam suatu dialog atau percakapan, tak jarang kita secara serempak berbicara. Kalau kita tidak mempunyai pendengaran yang tajam atau kita tidak konsentrasi dengan arah pembicaraan, mungkin kita tidak mendengar suara dari lawan bicara kita. Karena dua suara yang keluar bersamaan bisa saling mengalahkan satu sama lain. Dan yang mempunyai warna vokal yang kuat yang akan terdengar jelas di telinga kita.

Dalam dunia broadcast atau siaran, baik itu siaran radio atau pun televisi, sering kali suara kita bentrok atau beradu  dengan suara musik (backsound atau lagu playlist). Nah, bagaimana caranya agar  suara kita dan suara musik keluar bersamaan tapi tetap harmonis didengar oleh pendengar? Ini tentunya hal yang patut dicari solusinya. Dan sekarang sudah ada solusi jitu buat Anda berupa Rangkaian Talk Over. Di bawah ini bisa Anda pelajari gambar skemanya.

Gambar Skema Rangkaian Talk Over

Rangkaian Talk Over ini dapat Anda gunakan di stasiun radio Anda, club atau di mana saja Anda ingin berbicara di atas musik tanpa menggerakan potensiometer. Hanya berbicara di mikrofon dan tingkat musik akan turun sesuai suara Anda. Jadi Anda tak perlu repot-repot meggeser atau menggerakan potensiometer ketika Anda berbicara sementara musik/lagu masih berjalan (bunyi). Karena begitu Anda berbicara, secara otomatis, volume suara musik atau lagu akan menurun dengan perlahan sehingga suara vokal Anda akan jelas terdengar, tidak terkalahkan atau saingan dengan suara lagu (musik).

Pengertian Dan Fungsi Resistor

Pengertian resistor adalah salah satu komponen elekronika yang berfungsi sebagai penahan arus yang mengalir dalam suatu rangkaian dan berupa terminal dua komponen elektronik yang menghasilkan tegangan pada terminal yang sebanding dengan arus listrik yang melewatinya sesuai dengan hukum Ohm (V = IR). Sebuah resistor tidak memiliki kutub positif dan negatif, tapi memiliki karakteristik utama yaitu resistensi, toleransi, tegangan kerja maksimum dan power rating. Karakteristik lainnya meliputi koefisien temperatur, kebisingan, dan induktansi. Ohm yang dilambangkan dengan simbol Ω(Omega) merupakan satuan resistansi dari sebuah resistor yang bersifat resistif.

Resistor adalah komponen dasar elektronika yang selalu digunakan dan paling banyak dalam setiap rangkaian elektronika. Dengan demikian Anda harus mempelajari dan memahami sebaik mungkin tentang resistor. Anda harus mampu mengetahui nilai dari sebuah resistor beserta fungsinya bila ingin membuat sebuah rangkaian elektronika.

Fungsi resistor adalah sebagai pengatur dalam membatasi jumlah arus yang mengalir dalam suatu rangkaian. Dengan adanya resistor menyebabkan arus listrik dapat disalurkan sesuai dengan kebutuhan. Adapun fungsi resistor secara lengkap adalah sebagai berikut :

1. Berfungsi untuk menahan sebagian arus listrik agar sesuai dengan kebutuhan suatu  rangkaian    elektronika.
2. Berfungsi untuk menurunkan tegangan sesuai dengan yang dibutuhkan oleh rangkaian    elektronika.
3. Berfungsi untuk membagi tegangan.
4. Berfungsi untuk    membangkitkan frekuensi tinggi dan frekuensi rendah dengan bantuan transistor daan kondensator (kapasitor).

Demikianlah pembahasan singkat mengenai Pengertian Dan Fungsi Resistor yang harus Anda ketahui dan pahami sehingga Anda tidak mengalami hambatan (kesulitan) dalam merakit sebuah rangkaian elektronika.

Pengertian Dan Fungsi Dioda

Sebelum Anda belajar lebih jauh tentang elektronika, ada baiknya memahami terlebih dahulu komponen-komponennya. Pada kesempatan kali ini kita akan membahas tentang Pengertian Dan Fungsi Dioda. Jika Anda belum tahu dan belum paham tentang dioda, mari kita simak uraian berikut yang kami sarikan dari berbagai sumber.

Secara sederhana, pengertian dioda adalah komponen elektronika yang terdiri dari dua elektroda, yakni anoda dan katoda. Kata “dioda” adalah sebuah kata majemuk yang berarti “dua elektroda”, dimana “di” berarti dua dan “oda” yang berarti elektroda. Jadi dioda adalah dua lapisan elektroda N (katoda) dan lapisan P (anoda), dimana N berarti negatif dan P adalah positif.

Dioda merupakan komponen yang paling sederhana pada keluarga semikonduktor. Bentuk dioda ini sejenis vacuum tube yang memiliki dua buah elektroda yang terbuat dari bahan semikonduktor. Fungsi dioda ini memang unik, yaitu hanya dapat mengalirkan arus satu arah saja.

Fungsi dioda paling umum adalah untuk memperbolehkan arus listrik mengalir dalam suatu arah (disebut kondisi panjar maju) dan untuk menahan arus dari arah sebaliknya (disebut kondisi panjar mundur). Karenanya, dioda dapat dianggap sebagai versi elektronik dari  katup pada transmisi cairan.

Fungsi dioda yang lainnya adalah sebagai penyearah sinyal tegangan AC menjadi sinyal DC. Untuk dapat digunakan sebagai penyearah setengah gelombang Anda bisa menggunakan sebuah dioda. Namun jika ingin menjadi penyearah gelombang penuh, Anda harus menggunakan 4 buah dioda yang dirangkai seperti jembatan atau dengan menggunakan 2 buah dioda dengan trafo yang memiliki center tap (CT).

Demikianlah ulasan singkat yang bisa kami sajikan mengenai Pengertian Dan Fungsi Dioda. Semoga bermanfaat.

Rangkaian Elektronika Amplifier

Rangkaian elektronika amplifier adalah sebuah sirkuit elektronika yang didesain sedemikian rupa membentuk bagan (skema) untuk membangun/merakit sebuah amplifier. Amplifier adalah salah satu bagian komponen elektronika dari sebuah rangkaian elektronika dimana bagian tersebut berfungsi sebagai penguat daya atau power. Dalam hal keperluan audio, baik untuk radio, tape, televisi, speaker dan yang lainnya, amplifier ini digunakan untuk penguat sinyal audio (suara) yakni memperkuat sinyal arus (I) dan tegangan (V) listrik dari input menjadi arus listrik dan tengangan yang berdaya lebih besar di bagian outputnya.

Rangkaian elektronika amplifier merupakan rangkaian yang sangat familiar dalam dunia elektronika. Sebagian besar perangkat yang mempunyai sistem audio atau audio visual memerlukan kehadiran amplifier. Tanpa adanya ampllfier tentu saja sinyal suara yang dikeluarkan tidak akan berjalan normal. Demikian pentingnya amplifier sehingga rangkaian ini merupakan salah satu rangkaian paling favorit diantara hobbyist elektronika.

Rangkaian Elektronika Amplifier

Sekarang terdapat beberapa variasi jenis amplifier seperti OTL, BTL dan OCL yang sudah  beredar luas di pasaran. Setiap komponen dari jenis amplifier tersebut memiliki spesifikasi tersendiri (kelebihan dan kekurangan masing-masing). Berikut ini spesifikasi dari masing-masing jenis amplifier :

1. OTL (Output Transformer Less = keluaran tanpa trafo), yaitu amplifier yang menggunakan elco sebagai pengganti transformer, misalnya menggunakan elco 2200uf untuk amplifier yang memiliki watt besar. Pada umumnya tegangan rangkaian amplifier OCL hanya + (positif) dan – (negatif / ground).
2. BTL (Bridge Transformator Less) , yaitu penggabungan amplifier OCL dengan metode jembatan(bridge). Sehingga power outputnya menjadi 2 kali lipat lebih besar dari power rangkaian amplifier OCL.

Demikianlah uraian singkat tentang Rangkaian Elektronika Amplifier. Semoga Anda dapat lebih memahami tentang Amplifier setelah membaca tulisan ini.



































•
